Испарительный увлажнитель воздуха HCU


Артикул: 2100610
Каталог:
Поверхностный увлажнитель воздуха HCU

Испарительный увлажнитель воздуха HCU предназначен для применения в составе вентиляционных установок для увлажнения проходящего через него воздуха.

Увлажнитель HCU реализует принцип поверхностного испарения, что исключает вероятность перенасыщения воздуха влагой и является наиболее естественным "природным" способом увлажнения.

Все детали выполнены из нержавеющей стали и высококачественного пластика. Наиболее экономичный способ увлажнения, энергопотребление не превышает 300 Вт. Эффективность увлажнения до 95%.

Увлажнители HCU выпускаются любых размеров под все существующие на рынке вентиляционные установки, что гарантирует наиболее полное использование живого сечения канала и достижение максимальной эффективности.

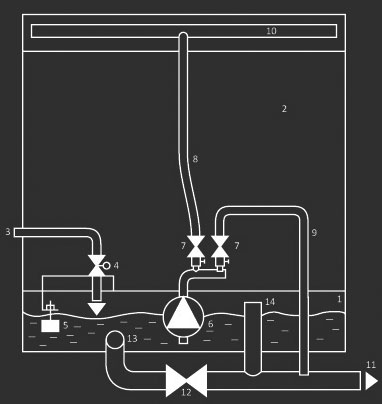

Гидравлическая схема увлажнителя

Кассеты увлажнителя из материала CeLPad или GLasPad. Кассеты могут быть легко заменены без извлечения увлажнителя из секции.

Конструкция и базовая комплектация увлажнителя позволяет реализовать любой из существующих алгоритмов управления степенью увлажнения.

Увлажнитель HCU оснащен защитой от "сухого хода" насоса с возможностью вывода аварийного сигнала и системой точного поддержания уровня оборотной воды.

В моделях оборотного снабжения, наиболее полно реализующих функционал увлажнителя поддон (1) наполняется водой из магистрального трубопровода. Уровень воды в поддоне поддерживается при помощи герконового датчика уровня (5) и нормально закрытого соленоидного клапана (4). В случае, когда требуется увлажнение, включается насос (6) и вода через распределительную гребенку (7) подается на блоки водораспределительных головок (10). Через водораспределительные головки вода равномерно распределяется на кассеты (2). Стекая по материалу кассет часть воды абсорбируется материалом кассеты, а часть возвращается обратно в поддон. При прохождении воздуха через увлажненный материал кассеты происходит испарение воды с поверхности материала в проходящий воздух. Таким образом влагосодержание воздуха повышается. Процесс сопровождается некоторым понижением температуры проходящего через кассеты воздуха, что позволяет использовать увлажнитель HCU в качестве секции охлаждения в летний период.

В процессе испарения содержание соли в оборотной воде повышается и может достичь уровня при котором соль будет откладываться на материале кассеты и элементах конструкции. Для поддержания концентрации солей в оборотной воде часть ее через специальную отводную линию сбрасывается в дренаж. Вместо нее в поддон оборотной воды поступает новая вода из трубопровода и разбавляет оборотную воду до нормального уровня содержания соли. Величина отводного потока настроена на заводе, но в некоторых случаях может потребоваться корректировка. Для этого служит регулирующий кран (7) и расходомер на линии отводного потока водораспределительной гребенки. Для исключения возможности перелива воды в поддоне выполнена линия перелива (14) в дренаж. Для полного осушения поддона имеется линия слива (13) с шаровым краном(12).

В моделях прямого снабжения вода из водопровода подается непосредственно на кассеты увлажнителя, и стекая по
 материалу кассеты в поддон, увлажняет проходящий через кассету воздух. Из поддона вода сливается в дренаж (11).

Структура обозначения поверхостных увлажнителей



Габаритный чертеж увлажнителя воздуха

Габаритные размеры поверхностных увлажнителей
