Опросный лист на проектирование и изготовление вентагрегатов

Терминология

Установка – агрегат, реализующий требуемую совокупность функций создания, обработки и регулирования воздушного потока.
Модуль – конструктивно независимая часть установки; любая установка состоит из одного или более модулей.
Моноблок – установка, состоящая из одного модуля.
Секция – функциональная единица установки, осуществляющая какую-либо из функций создания, обработки или регулирования воздушного потока; любой модуль состоит из одной или более секций.
Отгрузка установок осуществляется исключительно в виде входящих в установку отдельных модулей, не соединенных между собой (тип отгрузки «в модулях»). Установка модулей в месте монтажа, их крепление к строительным конструкциям, а также соединение друг с другом и с вентиляционной сетью входит в сферу ответственности монтажной организации. В случае типа отгрузки «в узлах» (см. раздел Гарантия и сервис)сборка установок и передача их монтажной организации также производится отдельными модулями, не соединенными между собой.

Структура наименования установки

• Серия установки
• Типоразмер установки
• Сторона обслуживания установки (каждый из потоков – по ходу воздуха):
  • необслуживаемая, универсальная или снизу – пусто;
  • одноэтажная – L (левая) или R (правая);
  • двухэтажная прямоточная – RR (по притоку и вытяжке справа) или LL (по притоку и вытяжке слева);
  • двухэтажная противоточная – RL (по притоку справа, по вытяжке слева) или LR (по притоку слева, по вытяжке справа);
  • двойная горизонтальная прямоточная – OR (направление по притоку, вход притока справа) или OL (направление по притоку, вход притока слева);
  • двойная горизонтальная противоточная – XR (направление по притоку, вход притока справа) или XL (направление по притоку, вход притока слева).
• Перечень модулей установки:
  • последовательное перечисление модулей, по ходу воздуха;
  • сначала последовательно модули притока, независимо от этажа модулей, включая приточно-вытяжные модули;
  • затем последовательно модули вытяжки, НЕ включая приточно-вытяжные модули;
  • модули притока и вытяжки в системе имен не различаются.

Структура наименования модуля

• последовательное перечисление секций, по ходу воздуха;
• сначала секции притока, затем секции вытяжки – без разделяющего знака, но с указанием этажа (приточно-вытяжные секции также перечисляются в общей последовательности секций, при этом сначала в составе приточного потока, затем – в составе вытяжного потока).

/   Модуль, расположенный на первом этаже и имеющий стандартное наименование и фиксированный конструктив без возможности изменения состава секций в нем (например, модуль установки в неизолированном корпусе, модуль системы автоматики, модуль каркасной установки с креплением вне каркаса, комплексный каркасный модуль)

//    Модуль – аналог /, расположенный на втором этаже

[ ]    Каркасный модуль с рамой (модуль первого этажа, либо двухэтажный модуль)

( )    Каркасный модуль без рамы (модуль второго этажа, либо подвесной модуль)

–     Одноэтажный модуль – отделение секций между собой (кроме первой секции) –при этом сам модуль может быть как первого, так и второго этажа.

       Двухэтажный модуль – секция первого этажа (включая первую секцию модуля), либо двухэтажная секция с входом на первом этаже

       Двойной горизонтальный модуль – секция приточного потока (включая первую секцию модуля), либо вход в приточный поток двойной горизонтальной секции<
=    Двухэтажный модуль – секция второго этажа (включая первую секцию модуля), либо двухэтажная секция с входом на втором этаже.

      Двойной горизонтальный модуль – секция вытяжного потока (включая первую секцию модуля), либо вход в вытяжной поток двойной секции.

• Пространственный алюминиевый каркас.
• Крепление панелей осуществляется снаружи установки, благодаря чему при необходимости возможен простой демонтаж любой панели.

Типы корпуса

Стандартный наполнитель панелей – вспененный полиэтилен

• Состав – экологически чистый пищевой полиэтилен, не содержащий формальдегидов и иных токсичных примесей.
• Высокие теплоизолирующие свойства.
• Высокие шумоизолирующие свойства наряду с выраженными шумопоглощающими качествами.
• Высокие влагоизолирующие свойства и минимальное влагопоглощение (структура ячеек – закрытая, что практически исключает влагопоглощение и предотвращает соответствующее ухудшение технических характеристик материала при впитывании влаги).
• Относится к категории трудногорючих материалов, при нагреве не выделяет токсичных веществ, не поддерживает самостоятельное горение.
• Высокая стойкость к механическим воздействиям, к воздействию влаги, к абсорбции водяного пара, а также высокая химическая (цемент, известь, гипс) и микробиологическая (грибок, бактерии) стойкость.

Примеры системы наименований

Двухэтажная установка	Двойная горизонтальная подвесная установка
SiRiUS ST 280 lR //G.(eG.-hw.) [=RX.=RX.][FR.]V.-G.//G.-V.(eG.)[FR.]G.	SiRiUS XP 35 XR /G.-V.(eG.) (-RR.=RR.)(FR.)G.//G.(eG.-hw.)(FR.)V.-G.

• Технические условия № 5768-021-48214265-2003
• Сертификат соответствия № РОСС RU. СЛ72.Н00041
• Санитарно-эпидемиологическое заключение № 37 ИЦ.03.890.П.000983.04.05
• Сертификат пожарной безопасности № ССПБ.RU ОП009.Н.00207

Чиллеры с выносным конденсатором (компрессорно- испарительные агрегаты)

Это модели исполнены, как правило на базе холодильных машин с водяным конденсатором. Размещаются внутри помещения, соединяются с конденсатором наружной установки системой фреонопроводов.

Преимущества - в отличие от холодильных машин с водяным конденсатором не требуется применение промежуточного теплоносителя в контуре конденсатора и как следствие нет необходимости в применении циркуляционных насосов большой мощности, также сведен к минимуму риск замерзания теплоносителя вследствие чего не требуется применения двухконтурной схемы системы холодоснабжения.

К недостаткам следует отнести ограниченное расстояние между компрессорно-испарительным агрегатом и конденсаторным блоком.

FEC. Вентилятор «свободное колесо» с ЕС-двигателем

Электронно-коммутируемый (EC) двигатель – синхронный двигатель постоянного тока на постоянных магнитах, со встроенной управляющей электроникой. Англоязычные и альтернативные названия – PMSM (Permanent Magnet Synchronous Motor), вентильный электродвигатель, бесколлекторный или бесщеточный электродвигатель (BLDC, Brushless DC Motor).

Инновационный принцип устройства электродвигателя

Вращение ротора двигателя обеспечивается магнитным полем, создаваемым встроенными в ротор постоянными магнитами. Управление вектором данного поля производится путем изменения направления тока в обмотке статора. В каждый момент времени, в зависимости от положения ротора (отслеживаемого при помощи датчиков Холла), встроенный контроллер вычисляет и подает на обмотку статора полярность тока, необходимую для обеспечения вращения ротора с заданной скоростью.

EC-технология от EBM PAPST

• мировой лидер в ЕС-технологиях;
• 100% произведено в Германии.

Встроенное управление двигателем

• плавное регулирование скорости без частотного преобразователя;
• максимально точное, безынерционное и эффективное управление вращением;
• встроенный плавный пуск двигателя;
• отсутствие пусковых токов и наводок на электрическую сеть, что обеспечивает безопасность и отсутствие помех при эксплуатации высокоточного оборудования - оптимально для медицины и иных высокотехнологичных объектов.

Энергоэффективность

КПД электродвигателя до 90%;
до 30% экономия электроэнергии – по сравнению с традиционными асинхронными двигателями;
отсутствие тепловых потерь двигателя;
отсутствие потерь мощности при регулировании скорости вращения;

Максимальная надежность и ресурс эксплуатации

• комплексная встроенная защита двигателя, в том числе от перегрева электроники и двигателя, от блокировки ротора, от потери фазы и резких скачков напряжения;
• ресурс непрерывной работы – более 80 000 часов;
• отсутствие в электродвигателе скользящих электрических контактов;
• низкий уровень перегрева электродвигателя в случае работы в режиме перегрузок;
• встроенный стабилизатор входного напряжения – неизменные выходные параметры при колебаниях напряжения питающей сети.

Минимальный шум

• не создают дополнительной шумовой нагрузки при регулировании скорости вращения;
• усовершенствованное рабочее колесо – облегченная конструкция из алюминия с профилированными лопастями улучшенной аэродинамики;

Компактные габариты

• электродвигатели с внешним ротором;

Встроенная управляющая электроника

• регулирование при помощи потенциометра или по внешнему сигналу 0-10В;
• возвращает информацию о реальной скорости вращения и возникновении аварийных ситуаций;
• содержит встроенный PID-регулятор – возможность плавного управления скоростью вращения от внешнего аналогового сигнала;
• полная обратная связь для системы диспетчеризации – точное отслеживание скорости вращения рабочего колеса и внутренней температуры электродвигателя;
• получение информации о режиме работы двигателя, ведется журнал ошибок и предупреждений;
• управление с помощью ПК или КПК через стандартный интерфейс RS-485 или специализированную шину ebmBUS – до 256 групп вентиляторов, до 31 вентилятора в каждой группе, итого одновременное управление почти 8 000 вентиляторами;
• встроенные возможности коммутации с ModBUS.

Специальные исполнения вентиляторов

• .MED гигиеническое исполнение
• специализированное гигиеническое покрытие двигателя и рабочего колеса для объектов медицины и чистых помещений;
• .AQUA коррозионностойкое исполнение
• защитное покрытие двигателя и рабочего колеса для эксплуатации в режимах повышенной коррозионной опасности;
• .HEAT низкотемпературный комплект
• опция для возможности запуска и кратковременной эксплуатации двигателя при температурах -45..-25 °C;
• .NORD низкотемпературное исполнение
• комплексное исполнение двигателя для эксплуатации при температурах -45..-25 °C.

Температура запуска и эксплуатации двигателей -25..+40°С.
Для функционирования в условиях низких температур -45..-25°С необходимо применение специальных исполнений вентиляторов.

FEC2. – FEC6. Решение MULTI-FAN

• секция вентилятора на основе нескольких установленных параллельно идентичных независимых мотор-колес;
• частичное резервирование предусмотрено конструктивным решением.

HW. Нагреватель водяной

HW2. Нагреватель водяной сдвоенный

.AQUA Нагреватель водяной с защитным эпоксидным покрытием

• пластинчатый медно-алюминиевый теплообменник;
• широкий ассортимент мощности батарей (полного и уменьшенного размера, от 1 до 4 рядов);
• исполнение .AQUA с защитным эпоксидным покрытием теплообменника – бассейны, морская вода, и иные химически агрессивные среды.

• 1 – 1 ряд,
• 2 – 2 ряда,
• 21 – 2 ряда уменьшенный,
• 3 – 3 ряда,
• 4 – 4 ряда.

HE. нагреватель электрический

• в основе нагревателей – оребренные ТЭН из нержавеющей стали, имеющие максимальный ресурс работы и увеличенную теплоотдачу из-за увеличения поверхности ТЭНа (с помощью оребрения);
• электронагреватели имеют количество ступеней мощности от 1 и более;
• электронагреватели 3ф~380В имеют модификации со встроенным силовым блоком первой ступени для управления с помощью ШИМ-сигнала (ШИМ-блоком), или без него; количество и мощность ступеней нагревателя может различаться в зависимости от наличия в нем ШИМ-блока;
• во всех электронагревателях серийно используется встроенный термодатчик на 75°С с автоматическим перезапуском (отключение электронагревателя при достижении 75 °С и автоматическое включение при исчезновении перегрева).

HE.1.0.06.2 Количество ступеней нагревателя

• 0 – без ШИМ-блока,
• 17 – ШИМ-блок на 17 кВт,
• 27 – ШИМ-блок на 27 кВт,
• 50 – ШИМ-блок на 50 кВт

Шкафы  питания и управления вентиляционными системами на базе контроллеров «Zentec» разработаны специально для управления подвесными и канальными вентиляционными системами, но при желании могут быть использованы и для управления небольшими напольными вентиляционными установками.

Шкаф питания и управления - это законченное полнофункциональное решение.

Выбирая наш продукт Вы не столкнетесь с необходимостью докупать дополнительные модули или комплектующие - управляющая и силовая части интегрированы в одном корпусе. Кроме самого шкафа в базовую комплектацию входит современный пульт управления с большим контрастным дисплеем, канальный датчиктемпературы воздуха и накладной датчиктемпературы обратной воды.
Шкафы  могут применяться для управления системами вентиляции, имеющими в своем составе следующие секции воздухоподготовки:

• Водяной воздухонагреватель (реализована полная защита против замерзания теплообменника);
• Электрический воздухонагреватель (защита от перегрева и продувка после отключения);
• Водяное охлаждение;
• Фреоновое охлаждение;

Отличительными особенностями пульта управления, является дисплей с подсветкой, встроенный датчик температуры помещения. Пульт связывается с контроллером по интерфейсу RS 485 и может быть отнесен от шкафа управления на 170 метров, что чрезвычайно удобно для применения в коттеджах. Связь между контроллером и пультом осуществляется по «витой паре».  Корпус шкафов изготовлен из высококачественного пластика и имеет защиту в соответствии с IP64.

 ФУНКЦИИ УПРАВЛЕНИЯ:

• Температурными датчиками c характеристикой NTC 10K;
• Заслонками наружного воздуха;
• Приточным (и вытяжным) вентиляторами, в том числе по MODBUS;
• Плавное управление (ШИМ) электрическим нагревателем с ограничением максимальной мощности;
• Ступенчатое управление электрическим нагревателем до 2-х ступеней;
• Водяным/электрическим калорифером, регулирующим клапаном c приводом 24В по сигналу 0-10В;
• Водяным охладителем, регулирующим клапаном c приводом 24В по сигналу 0-10В;
• Переключение режимов Зима/Лето;
• Регулирование температуры приточного воздуха и температуры обратной воды;
• Автоматическое регулирование температуры приточного воздуха в соответствии с заданной установкой.

ФУНКЦИИ ЗАЩИТЫ:

• Контроль состояния датчика температуры;
• Контроль работы двигателя вентилятора;
• Контроль загрязнения фильтра;
• Работа по таймеру (стандартная функция панели);
• Защита электрического нагревателя от перегрева;
• Защита водяного нагревателя от замерзания (термостат защиты по воздуху, датчик обратной воды).

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• управление воздушным клапаном откр.-закр. 24/220В
• индикация загрязнения воздушного фильтра (подключение диффманометра)
• индикация обрыва ремня с отключением двигателя (подключение диффманометра)
• лампы «работа» и «авария»

HS. Нагреватель паровой

.AQUA Нагреватель паровой с защитным эпоксидным покрытием

• высокоэффективный 2- и 3-рядный однопроходный медно-алюминиевый теплообменник;
• регулирование температуры воздуха путем смешивания нагретого воздуха с уличным через алюминиевый воздушный клапан байпаса с электроприводом
• плавного регулирования (предлагается в составе комплекта автоматики ELNATH);
• применение парового нагревателя снижает максимальный расход воздуха для типоразмера установок;
• исполнение .AQUA с защитным эпоксидным покрытием теплообменника – бассейны, морская вода, и иные химически агрессивные среды.

HS.2 Число рядов теплообменника:

• 2 – 2 ряда,
• 3 – 3 ряда.

Испарительный увлажнитель воздуха HCU предназначен для применения в составе вентиляционных установок для увлажнения проходящего через него воздуха.

Увлажнитель HCU реализует принцип поверхностного испарения, что исключает вероятность перенасыщения воздуха влагой и является наиболее естественным "природным" способом увлажнения.

Все детали выполнены из нержавеющей стали и высококачественного пластика. Наиболее экономичный способ увлажнения, энергопотребление не превышает 300 Вт. Эффективность увлажнения до 95%.

HG. нагреватель газовый/жидкотопливный

• высококачественные решения от мирового лидера в области газового нагрева – компании BENSON HEATING (Великобритания);
• все модули полностью собраны и протестированы на заводе-изготовителе, имеют заводскую гарантию и поддержку заводского сервисного центра в России;
• все модули снабжены комплексной защитной автоматикой, установленной и протестированной на заводе-изготовителе;
• в конструкции модулей применяются теплообменники трубчатого типа, имеющие существенные преимущества по сравнению с пластинчатыми теплообменниками: более надежная конструкция – значительно меньше сварных швов за счет применения вальцовки, выше устойчивость к износу, к холодному старту и аварийной остановке;
• система отвода дымовых газов в комплект поставки не входит.

HG.O Нагреватель прямого нагрева

• минимальная стоимость решения;
• горелка с плавным регулированием мощности, управление по сигналу 0..10В, глубина модуляции 5-100%;
• продукты горения попадают в приточный воздух, вследствие чего применение допустимо только на промышленных объектах при большой кратности притока (от 5-6 крат).

HG.AA Нагреватель с атмосферной горелкой, без отвода конденсата, из алюминизированной стали

HG.AS Нагреватель с атмосферной горелкой, без отвода конденсата, из нержавеющей стали

• 1-ступенчатая горелка с дискретным регулированием мощности (опция – замена газового клапана для 2-ступенчатого управления);
• только газовый нагрев (природный или сжиженный газ - нет исполнения для дизельного топлива);
• возможность модульного исполнения (HG2. HG3. и т.д.).

Теплообменные модули HG.A предназначены для эксплуатации ИСКЛЮЧИТЕЛЬНО при температуре входящего воздуха от +5 °С, в основном в системах воздушного отопления с полной или частичной рециркуляцией воздуха. Подача в модуль воздуха более низкой температуры может привести к выходу модуля из строя.

HG.RA Нагреватель с атмосферной модуляционной горелкой, из нержавеющей стали, серия A

HG.RB Нагреватель с атмосферной модуляционной горелкой, из нержавеющей стали, серия B

HG.RC Нагреватель с атмосферной модуляционной горелкой, из нержавеющей стали, серия C

• горелка с плавным регулированием мощности, глубина модуляции 25% - 100%, управление по сигналу 0..10В;
• теплообменный модуль из нержавеющей стали;
• только газовый нагрев (природный или сжиженный газ - нет исполнения для дизельного топлива);
• серии A, B и C отличаются исключительно внутренними конструктивными особенностями исполнения модуля;
• возможность модульного исполнения (HG2. HG3. и т.д.).

HG.DG Нагреватель с дутьевой модуляционной газовой горелкой, из нержавеющей стали

HG.DO Нагреватель с дутьевой жидкотопливной горелкой, из нержавеющей стали

HG.DG – модуляционная горелка с плавным регулированием мощности, управление по сигналу 0..10В;

HG.DO – 1 - или 2 - ступенчатая горелка с дискретным регулированием мощности (не рекомендована для применения в приточных системах без рециркуляции);

• камера сгорания и теплообменник из жаропрочной нержавеющей стали;
• стандартно комплектуются горелочными устройствами RIELLO (Италия).

HG.DG.360 Мощность нагревателя в кВт

Абсорбционные чиллеры — это энергосберегающие системы с повышенной холодопроизводительностью. Это оптимальное техническое решение в случае высокой стоимости электроэнергии, а также её дефицита. Основным источником энергии для процесса охлаждения является горячая вода или перегретый пар, то есть энергия, которая до этого не использовалась предприятием. Хладагентом выступает дистиллированная вода, абсорбентом — бромистый литий.

Классификация систем:

• прямого нагрева — источником тепла является газ или другое топливо, сжигаемое непосредственно в установке;
• непрямого нагрева — использует для переноса теплоты от источника (например, бойлер) пар или другой теплоноситель. Также устройство может использовать тепловую энергию, являющуюся побочным продуктом технологического процесса;
• комбинированная — гибридная система, в состав которой входит чиллер и когенераторная установка на природном газе, обеспечивающая выработку тепловой и электрической энергии;
• бромистолитиевая — абсорбентом является бромид лития LiBr, хладагентом — вода;
• аммиачная — в качестве хладагента используется аммиак NH3, а абсорбента — вода.

Преимущества:

• идеальное решение для создания тригенерации (максимального снижения стоимости электроэнергии) на предприятии;
• длительный срок эксплуатации;
• низкая себестоимость вырабатываемого холода за счет утилизации лишнего тепла;
• пониженный уровень шума и вибрации;
• низкая стоимость установки в связи с возможностью отказа от использования бойлера и охладителя как отдельных элементов;
• чиллеры не перегружают электросети предприятия даже в моменты пиковых нагрузок;
• распределение нагрузки в условиях максимальной производительности в режиме охлаждения;
• позволяет использовать аварийные электрогенераторы меньшей мощности;
• не использует хладагентов, разрушающих озоновый слой.

Недостатки;

• высокая стоимость агрегата, а также компонентов системы кондиционирования по сравнению с традиционными парокомпрессионными холодильными машинами;
• сроки поставки и сроки изготовления абсорбционных агрегатов довольно велики.

 Реверсивные чиллеры (охладитель/тепловой насос)

Некоторые модели чиллеров с воздушным охлаждением могут быть поставлены заводом- изготовителем с возможностью работы как в режиме охлаждения, так и в режиме теплового насоса, что дает возможность использования системы, построенной на базе подобного агрегата, не только для охлаждения воздуха в помещениях летом, но и подогрева воздуха в переходный период.

CW. Охладитель водяной

CW2. Охладитель водяной сдвоенный

.AQUA Охладитель водяной с защитным эпоксидным покрытием

• пластинчатый медно-алюминиевый теплообменник;
• штатно укомплектован каплеуловителем и поддоном с дренажным патрубком;
• широкий ассортимент мощности батарей (3 и 4 ряда в одинарном исполнении, 6 и 8 рядов в сдвоенном исполнении);
• исполнение .AQUA с защитным эпоксидным покрытием теплообменника – бассейны, морская вода, и иные химически агрессивные среды.

CW.3.E Число рядов теплообменника:

• 3 – 3 ряда,
• 4 – 4 ряда

Чиллеры с водяным охлаждением конденсатора

Предназначены для установки внутри помещения. Для охлаждения конденсатора холодильной машины используется промежуточный теплоноситель, который в свою очередь охлаждается в градирнях и драйкулерах (оборотная система охлаждения). Возможно также охлаждение конденсаторов проточным теплоносителем из естественных водоемов.

Преимущества - возможность организовать круглогодичное получение холода с использованием "свободного охлаждения" (freecooling) - охлаждения теплоносителя без использования холодильного цикла, за счет передачи тепла к наружному воздуху без использования дополнительного оборудования. Возможность рекуперации тепла конденсации.

Недостатки - высокая стоимость, энергоемкость, сложность эксплуатации системы. Следует заметить, что в ряде случаев применение чиллеров с водяным охлаждением является единственно возможным вариантом.


Парокомпрессионный чиллер - это пароконденсационная холодильная машина, усадка хладагента в которой происходит при помощи компрессора. Данный вид чиллера разделяется на две группы от способа герметичности компрессора. Группа чиллеров с полугерметичным компрессором, имеющие разъёмы для доступа к клапанам и механизму движения. Вторая группа чиллеров с герметичным компрессором неразъёмным, заваренным кожухом.

Чиллеры с полугерметичным компрессором используются в большом спектре производительности, с мощностями электродвигателей до 500 кВт. С герметичным компрессором чиллеры применяются в сегменте малой холодопроизводительности.

Парокомпрессионный чиллер различается от размещения и вида охлаждения конденсатора.

• Конденсатор охлаждается воздушным потоком осевых вентиляторов, наружной установки:

Чиллеры с воздушным охлаждением кондесатора предназначены для установки на открытом воздухе.

Преимущество чиллеров данного конструктивного исполнения - это возможность использовать неэксплуатируемые площади, кровля, свободные открытые площадки, относительно низкая стоимость.

К недостаткам наружной установки можно отнести сезонный слив воды из испарителя, хотя этого можно избежать применив двухконтурную схему холодоснабжения с использованием незамерзающих растворов (этиленгликоля, пропиленгликоля) в качестве промежуточного теплоносителя, но для этого потребуется установить промежуточный теплообменник, что увеличит в его стоимость.

• Конденсатор охлаждается воздушным потоком центробежными вентиляторами, внутренней установки:

Данный чиллер похож на чиллеры воздушного охлаждения конденсатора осевыми вентиляторами за исключением исполнения вентиляторов охлаждающих конденсатор. Подача и выброс воздуха для охлаждения конденсатора осуществляется по воздуховодам при помощи центробежных вентиляторов с высоким статическим напором для преодоления сопротивления сети воздуховодов. Предназначен для установки внутри помещений.

К преимуществу чиллера внутренней установки можно отнести отсутствие наружных блоков, возможность организации круглогодичной эксплуатации в режиме охлаждения при любых температурах уличного воздуха.

Недостаток данного чиллера является необходимость наличия значительных площадей под размещение оборудования, а так же дополнительные затраты на вентиляционную сеть.

• Конденсатор охлаждается водяным потоком:

Чиллеры с водяным охлаждением конденсатора предназначен для установки внутри помещения. Конденсатор холодильной машины охлаждается промежуточным теплоносителем, который в свою очередь охлаждается в градирнях или проточным теплоносителем.

Преимущество чиллера с водяным охлаждением конденсатора является возможность организовать круглогодичную работу при использовании свободного охлаждения, что существенно снижает потребление электроэнергии. Чиллеры данной модели  дают возможность рекуперации тепла конденсации.

К недостаткам можно отнести высокую стоимость и сложность эксплуатации системы.

• Конденсатор используется как выносной блок наружной установки, охлаждается воздушным потоком:

Чиллер с выносным конденсатором воздушного охлаждения, как правило исполнен на базе чиллера с водяным охлаждением конденсатора. Размещается внутри помещения, соединяясь с конденсатором наружной установки системой фреонопроводов.

К преимуществам чиллера с выносным конденсатором воздушного охлаждения можно отнести возможность его применения без промежуточного теплоносителя в контуре конденсатора. Как следствие отсутствие необходимости в применении циркуляционных насосов большой мощности. Отсутствует риск замерзания теплоносителя, вследствие чего не требуется применения двухконтурной схемы системы холодоснабжения. При этом стоит не забыть установить жидкостной ресивер выполняющий функцию аккумулятора хладагента.

Недостатки чилеры данного исполнения почти не имееют, но есть смысл отнести ограниченное расстояние между компрессорно-испарительным и конденсаторным блоком чиллера.

CF. Охладитель фреоновый

CF2. Охладитель фреоновый сдвоенный

.AQUA Охладитель фреоновый с защитным эпоксидным покрытием

• пластинчатый медно-алюминиевый теплообменник;
• выпускается с различным количеством независимых контуров (ступеней мощности);
• подбирается на разные марки фреонов – R410a (рекомендуемый), R407c, R134a, R22 (запрещен к применению);
• штатно укомплектован каплеуловителем и поддоном с дренажным патрубком;
• широкий ассортимент мощности батарей (3 и 4 ряда в одинарном исполнении, 6 и 8 рядов в сдвоенном исполнении);
• исполнение .AQUA с защитным эпоксидным покрытием теплообменника – бассейны, морская вода, и иные химически агрессивные среды;
• исполнение со сдвоенными теплообменниками – два стандартных теплообменника, установленных последовательно.

Одноконтурный испаритель может быть подключен только к одному контуру ККБ.
Многоконтурный испаритель может быть подключен к ККБ с аналогичным числом контуров, либо к одному контуру ККБ, причем подключение контуров испарителя производится параллельно, а количество комплектов обвязки равно количеству контуров испарителя.

CF.4.2 Число рядов теплообменника:

3 – 3 ряда,

4 – 4 ряда.

CF.4.2 Число холодильных контуров теплообменника (пусто – 1 контур).

RX. Рекуператор пластинчатый перекрестный

.AQUA Рекуператор пластинчатый с защитным эпоксидным покрытием

• эффективность теплоутилизации до 75%;
• теплоутилизация обеспечивается за счет эффекта передачи тепловой энергии через общую развитую поверхность приточного и вытяжного воздуха;
• состав секции – пластинчатый перекрестный теплообменник, байпас с воздушным клапаном на входе приточного воздуха для режима разморозки рекуператора, каплеуловитель и дренажный поддон на выходе вытяжного воздуха;
• исполнение .AQUA с защитным эпоксидным покрытием рекуператора – бассейны, морская вода, и иные химически агрессивные среды.

RX.С Рекуператор пластинчатый перекрестный канальный

• исполнение без байпаса и каплеуловителя.

RXP. Рекуператор пластинчатый противоточный

• инновационная разработка в области теплоутилизации – эффективность теплоутилизации до 95%;
• эффективность рекуперации увеличивается за счет существенного возрастания поверхности теплообмена в противоточном пластинчатом теплообменнике.

.HEAT Рекуператор пластинчатый в высокотемпературном исполнении

• рекуператор может быть выполнен в высокотемпературном исполнении для сред температурой до 200 °С (в общепромышленном исполнении – до 90 °С), путем применения в своей конструкции высокотемпературного силиконового герметика.

RGI. Теплоутилизатор гликолевый – приток

RGI2. Теплоутилизатор гликолевый сдвоенный – приток

RGO. Теплоутилизатор гликолевый – вытяжка

RGO2. Теплоутилизатор гликолевый сдвоенный – вытяжка

.AQUA Теплоутилизатор гликолевый с защитным эпоксидным покрытием

• самые низкие показатели эффективности среди теплоутилизаторов – до 55%;
• теплоутилизация обеспечивается за счет передачи тепловой энергии при помощи теплоностителя, циркулирующего по замкнутому контуру между теплообменниками приточного и вытяжного потока;
• единственный теплоутилизатор, допускающий пространственное разнесение приточной и вытяжной частей;
• пластинчатые медно-алюминиевые теплообменники;
• вытяжная секция штатно укомплектована каплеуловителем и поддоном с дренажным патрубком;
• широкий ассортимент мощности батарей – 4 ряда для одинарного исполнения, 6 и 8 рядов для сдвоенных исполнений;
• исполнение .AQUA с защитным эпоксидным покрытием теплообменников – бассейны, морская вода, и иные химически агрессивные среды;
• циркуляционный насос и гидравлическая обвязка секций в комплект поставки не входят, могут поставляться в составе комплекта автоматики ELNATH.

Регенератор роторный гигроскопичный (энтальпийный)

• эффективность теплоутилизации до 85%;
• теплоутилизация обеспечивается за счет эффекта регенерации тепловой энергии – нагретая в вытяжном потоке часть барабана в процессе его вращения попадает в приточный поток, где охлаждается, нагревая приточный воздух;
• состав секции – барабан из гофрированного алюминия с гигроскопичным покрытием, электродвигатель и ременный привод.

Гигроскопичное (энтальпийное) исполнение как стандарт решения

• производится увлажнение приточного воздуха;
• энергия, содержащаяся во влаге вытяжного воздуха, переносится в приточный поток, и благодаря испарению влаги переходит из скрытого состояние в явное, увеличивая температуру приточного воздуха;
• осушение вытяжного воздуха предотвращает или минимизирует выпадение конденсата в роторной секции, что существенно снижает риск замерзания роторного регенератора;
• в летний период переносит влагу из приточного потока в вытяжной – осушает теплый и влажный приточный воздух для снижения энергозатрат на его охлаждение.

.AQUA Исполнение с эпоксидным покрытием

• На барабан ротора нанесено защитное покрытие на основе эпоксидной смолы, предотвращающее разрушающее воздействие на алюминиевый барабан химических соединений, содержащихся в воздухе, например – соединения хлора в воздухе бассейнов, высокая концентрация солей в морском климате, технологические процессы в химические производстве, и т. д.

.SORB Сорбционное (осушительное) исполнение

• Данное исполнение имеет все преимущества энтальпийного рекуператора, эффективность которых увеличена за счет применения инновационного сорбента – силикагеля. Силикагель – это аморфные формы диоксида кремния (кремнезема) в виде высушенного геля. Силикагель за счет микропористой структуры имеет очень большую площадь поверхности – 800 м² на 1г вещества, благодаря чему является сильнейшим адсорбентом, то есть имеет крайне высокую способность к впитыванию влаги. Чем выше влажность окружающей среды – тем выше сорбционные свойства силикагеля. При этом даже насыщенный влагой силикагель по прежнему имеет сухую форму.

.MEDIC Роторы с антибактериальным покрытием

• На барабан ротора наносится специализированное антибактериальное покрытие, которое с эффективностью 99,9% противодействует более чем 600 видам микроорганизмов, в том числе Legionella Pneumophila, Pseudomas Aueruginosa, Escherichia Coli, Staffilococcus Aureus, Aspergillus Niger, Candida Albicans, Bordetella Bronchispetica, Salmonella Choleraesuis. Основные действия антибактериального покрытия – повреждение клеточной сетки микроорганизмов (бактерии, грибки иная патогенная микрофлора), их инактивация или остановка процессов их роста и репродукции. Антибактериальное покрытие может быть нанесено как на стандартные энтальпийные роторы, так и на роторы с эпоксидным покрытием (исполнение .AQUA-MEDIC).

Специальные исполнения по особому запросу

Роторный регенератор – нагрев возвратного (вытяжного) воздуха

Единственная гарантия отсутствия обмерзания ротора – средняя температура приточного и вытяжного воздуха должна быть больше нуля. Если добиться этого не получается, то существуют способы противодействия обмерзанию ротора.

В этой связи, рассмотрим три варианта компоновки установок:



• предотвращение обмерзания ротора путем снижения скорости его вращения по датчику давления:

недостаток – снижение скорости вращения ротора существенно снижает эффективность теплоутилизации, что приводит к кардинальным расхождениям между расчетной и реальной эффективностью, а также требует увеличения проектной мощности дополнительного нагревателя;



• предварительный нагрев приточного воздуха перед ротором до положительной температуры:



недостаток – уменьшение разницы температур между приточным и вытяжным воздухом существенно снижает эффективность теплоутилизации;



• нагрев вытяжного воздуха (вместо нагрева приточного воздуха):



недостаток – энергия нагревателя передается в приточный воздух с погрешностью на КПД роторного регенератора;

достоинства:

увеличение разницы температур между приточным и вытяжным воздухом – общее постоянное увеличение эффективности теплоутилизации;

отсутствие риска размораживания водяного нагревателя.



---

ВЫВОД:



в условиях существования угрозы обмерзания роторного регенератора, завод-изготовитель рекомендует применение нагрева вытяжного воздуха. Единственный недостаток данной компоновки – потеря тепловой энергии на КПД регенератора, компенсируется существенными достоинствами данной компоновки, а также нивелируется приведенными выше потерями тепловой энергии при применении иных компоновок установок.



RR.1 Эффективность утилизатора (для данного типоразмера установок):

• 1 – минимальная,
• 2 – средняя,
• 3 – максимальная.

---

Регенераторы роторные и рекуператоры пластинчатые для типоразмера SIRIUS 400 и выше поставляются на объект в разобранном виде, стоимость сборки в стандартное предложение не входит и рассчитывается индивидуально для каждого объекта.

Чиллеры с воздушным охлаждением конденсатора, с центробежными вентиляторами, внутренней установки

Предназначены для установки внутри помещений. Забор воздуха для охлаждения конденсатора и выброс осуществляется по воздуховодам. Для перемещения воздуха применяются центробежные вентиляторы с высоким статическим напором для преодоления сопротивления сети воздуховодов. Основные преимущества - "скрытая" установка (отсутствие наружных блоков, градирен, конденсаторов), возможность организации круглогодичной эксплуатации в режиме охлаждения при любых температурах наружного воздуха. Недостатки - необходимо наличие значительных площадей под размещение агрегата, дополнительные капитальные затраты на вентиляционную сеть.

K Компрессорные секции

• выполнена на основе высокоэффективных герметичных спиральных (scroll) либо винтовых компрессоров;
• исполнение .AQUA с защитным эпоксидным покрытием теплообменника – бассейны, морская вода, и иные химически агрессивные среды.

/KС. Секция компрессорно-конденсаторная

• предназначена для установки в вытяжной поток, для работы со стандартной секцией испарителя;
• внешняя фреоновая обвязка секции и регулирующая арматура фреонового контура в комплект поставки не входят, и могут поставляться в составе комплекта автоматики ELNATH.

/KE. Секция компрессорно-испарительная

• предназначена для установки в приточный поток, для работы с выносным конденсатором;
• внешняя фреоновая обвязка секции и регулирующая арматура фреонового контура в комплект поставки не входят.

/KM. Модуль «холодильный агрегат»

• комплектный холодильный агрегат, с установленным и заправленным на заводе замкнутым фреоновым контуром с необходимой регулирующей арматурой и элементами автоматики, полностью подготовленный к эксплуатации;
• не предназначен для эксплуатации в режиме «тепловой насос».

.AQUA Компрессорная секция с защитным эпоксидным покрытием

/WP. Увлажнитель поверхностный

• адиабатический процесс увлажнения;
• выполнен на основе импортного специализированного материала CELdek / GLASdek;
• три стандартных уровня эффективности увлажнения – до 75% (один ряд увлажняющих кассет), до 90% (два ряда увлажняющих кассет) и свыше 90%(три ряда увлажняющих кассет);
• комплектация специализированным насосом, системой распределительных трубопроводов и дренажным поддоном с поплавковым клапаном;
• вода для увлажнения поступает из поддона, пополнение которого из подающей магистрали производится через поплавковый клапан.

В кассетах поверхностного увлажнителя в период эксплуатации могут скапливаться бактерии некоторых видов, оказывающих негативное влияние на здоровье человека.
В этой связи, рекомендуется после секции увлажнения применять секцию обеззараживания воздуха.

WP.2 эффективность увлажнения:

• 1 – до 75%,
• 2 – до 90%,
• 3 – свыше 90%

/WF. Увлажнитель форсуночный

• адиабатический процесс увлажнения;
• выполнен на основе высокоэффективный форсунок, производящих распыление воды в две стороны – по ходу воздуха и против него;
• штатно комплектуется двумя каплеуловителями, специализированным насосом, системой распределительных трубопроводов и дренажным поддоном с поплавковым клапаном;
• вода для увлажнения поступает из поддона, пополнение которого из подающей магистрали производится через поплавковый клапан.

WF.1

1 – стандартный увлажнитель

/WS. Увлажнитель паровой

• изотермический процесс увлажнения;
• применяются парогенераторы производства ведущих мировых производителей;
• в комплект поставки входят парораспределители (установлены внутри секции) в комплекте с паровыми шлангами в необходимом количестве, конденсатный шланг и парогенератор (устанавливается отдельно вне секции);
• встроенный управляющий модуль – автономное плавное управление производительностью по комнатному или канальному преобразователю влажности (в комплект поставки не входят, могут поставляться в составе комплекта автоматики ELNATH).

WSn. Увлажнитель паровой в модульном исполнении

• n – количество парогенераторов, соединенных последовательно;
• общая паропроизводительность увеличивается пропорционально количеству парогенераторов.

WS6.48D.065 Производительность парогенератора (кг/ч).

WS6.48D.065 Электропитание парогенератора: E – 1ф~220В, D – 3ф~380В.

WS6.48D.065 Внутренняя маркировка парогенератора.

УФ модули вентиляции

Установки предназначены для обеззараживания воздуха и поверхностей в помещениях, а также для встраивания в технологические линии для обеззараживания тары и упаковки.

Применение УФ оборудования позволяет эффективно уничтожать бактерии, вирусы, плесень и др., что увеличивает срок хранения и повышает безопасность готовой продукции.

Основное назначение чиллеров с воздушным охлаждением и осевым вентилятором – это контроль температурного режима в помещениях, но их также можно монтировать на кровле зданий или других открытых площадках. В этом случае поток воздуха для охлаждения поступает по специальным воздуховодам внутрь помещения. Для этого применяются центробежные вентиляторы высокого давления, что обуславливается необходимостью преодоления сопротивления сети воздуховодов.

Имеется более десяти типов подобных устройств различной мощности, но и варианты с малошумным исполнением. Их комплектуют автоматическими системами контроля, которые могут подключаться к компьютерной сети. Устройства, мощность которых превышает 30 кВт, имеют ступенчатую регулировку потребления энергии.

Основное преимущество подобных систем - это скрытая установка, поскольку в них отсутствуют какие-либо наружные элементы: градирни, конденсаторы, наружные блоки. Кроме этого, становится возможной круглогодичная организация работы системы в режиме охлаждения независимо от температуры наружного воздуха.

К недостаткам можно отнести внешние габариты, что требует больших площадей под размещение агрегата, а также значительных затрат на конструирование вентиляционной сети.

E Фильтр – корпус с комплектом вставок фильтрующих

EV. Комплект вставок фильтрующих

EG.3 Грубой очистки кассетный G3
EG.4 Грубой очистки карманный G4
EF.5 Тонкой очистки карманный F5
EF.7 Тонкой очистки карманный F7
EF.9 Тонкой очистки карманный F9

Фильтры EF. рекомендуется использовать в качестве второй ступени очистки, после фильтра EG.

EH.10 – EH.14 Сверхтонкой очистки HEPA H10 – H14

• выполнены в виде панели, на основе алюминиевого или клеевого сепаратора.

EG.4 Класс фильтра

EС. Фильтр угольный

• угольные фильтры основаны на высоких адсорбирующих свойствах активированного угля;
• предназначены для очистки воздуха от запахов, паров токсичных веществ, газов, летучих органических соединений, для улучшения качества воздуха в помещениях;
• угольные фильтры становятся неэффективны при использовании в среде с высокой влажностью, а также для удаления газов с низкой молекулярной массой, таких как формальдегид, сернистый ангидрид и диоксид азота.

EС.P Фильтр угольный панельный

• в основе фильтра – компактная панель из высокоэффективного волокнистого фильтрующего материала на основе активированного угля, содержащего 99.5% чистого углерода;
• один грамм угольного фильтрующего материала способен улавливать до 200 мг вредных веществ, что в 3-5 раз превышает емкость обычного активированного угля.

EС.С Фильтр угольный карманный

• в основе фильтра – трехслойный материал:
• тканевый предфильтр тонкой очистки F7;
• спанбонд, армирующий угольный слой и препятствующий его выветриванию, осыпанию и разрушению;
• высокоэффективный фильтрующий материал на основе волокнистого активированного угля.

EС.Z Фильтр угольный засыпной

• состоит из монтажной рамы и съемных цилиндров, заполненных активированным углем.

Фильтры EС.P и EC.Z рекомендуется использовать в качестве третьей ступени очистки, после фильтра EF. Фильтр EC.C рекомендуется использовать в качестве второй ступени очистки, после фильтра EG.

EO.O Фильтр жироулавливающий

• предназначен для улавливания жировых и масляных примесей в воздушном потоке;
• состоит из кассеты, содержащий металлические гофрированные сетки.

Фильтр EO.O рекомендуется использовать в качестве предварительной ступени очистки, перед всеми прочими секциями вентиляционной установки.

Комплексная очистка воздуха на основе технологии ТИОН:

• Механическая очистка;
• частицы (в т.ч. пыль, аэрозоли, пыльца растений) – с эффективностью HEPA H14;
• Микробиологическая очистка (обеззараживание)
• патогенная микрофлора (в т.ч. вирусы, бактерии, споры) – инактивация с эффективностью 99,995%;
• в полном соответствии с СанПиН 2.1.3.2630-10. Гигиенические требования к размещению, устройству, оборудованию и эксплуатации больниц, родильных домов и других лечебных стационаров;
• Молекулярная очистка запахи, токсичные соединения и прочие химические загрязнения – вплоть до полного разложения.

Технология фильтрации

1. Электростатический блок – заряжает механические частицы и мелкодисперсные аэрозоли (предназначен для обеспечения эффективности работы объемного аэрозольного фильтра).
2. Генератор озона – с помощью озона (сильный природный окислитель) обеспечивается инактивация микроорганизмов в потоке воздуха с эффективностью 99,9%, а также стерильность объемного аэрозольного фильтра (далее озон полностью разрушается адсорбционно-каталитическим фильтром).
3. Объемный аэрозольный фильтр – улавливает предварительно заряженные частицы пыли и мелкодисперсных аэрозолей (специально разработанная структура фильтра обеспечивает улавливание заряженных частиц с эффективностью класса фильтрации HEPA H14 99,995%).
4. Адсорбционно-каталитический фильтр – улавливает и разлагает озон и остатки химических загрязнений (специальным образом подобранная смесь сорбентов и катализаторов позволяет эффективно уничтожать токсичные химические соединения, окисляя их до безвредных для человека веществ).

Основные преимущества

• комплексная очистка и обеззараживание воздуха:
• как для медицинских учреждений,
• так и для объектов с повышенными требованиями к качеству микроклимата в помещении;
• минимальная стоимость эксплуатации:
  • низкое энергопотребление;
  • практически полное отсутствие сменных комплектующих (замена объемного аэрозольного фильтра 1 раз в год);
• специализированная комплексная система автоматизации:
  • полностью интегрирована в модуль;
  • поставляется в готовом к эксплуатации виде;
  • интеллектуальная система управления;
  • комплексная защита от нештатных режимов работы.

EMU. Секции УФ-обеззараживания

Секции ультрафиолетового обеззараживания предназначены для инактивации патогенной микрофлоры в потоке воздуха, выполнены на основе инновационных безозоновых амальгамных ультрафиолетовых ламп, с электронным пускорегулирующим аппаратом (ЭПРА).
НПО ЛИТ – ведущий разработчик и производитель систем ультрафиолетового обеззараживания воды и воздуха, являющийся признанным лидером в данной области. Основной разработкой компании являются амальгамные УФ - лампы, обладающие рядом существенных преимуществ по сравнению с традиционными ртутными лампами. Обеззараживание УФ излучением на основе амальгамных ламп сочетает в себе высокую интенсивность и безопасность в эксплуатации.

Подбор секций осуществляется в соответствии с:

• Руководство Р 3.5.1904-04. Дезинфектология. Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях.
• Методические указания МУ 2.3.975-00. Применение ультрафиолетового бактерицидного излучения для обеззараживания воздушной среды помещений организаций пищевой промышленности, общественного питания и торговли продовольственными товарами.
  Ф_бк (Вт) – бактерицидный поток излучения (эффективный) - бактерицидная мощность излучения, оцениваемая по ее воздействию на микроорганизмы согласно относительной спек тральной бактерицидной эффективности.
  J_бк (%) – бактерицидная эффективность - уровень или показатель снижения микробной обсемененности воздушной среды или на поверхности в результате воздействия ультрафиолетового излучения, выраженный в процентах как отношение числа погибших микроорганизмов к их начальному числу до облучения.
  H_v (Дж/м³) – объемная бактерицидная доза (экспозиция) - объемная плотность бактерицидной энергии излучения (отношение энергии бактерицидного излучения к воздушному объему облучаемой среды).

Преимущества амальгамных ламп с электронным пускорегулирующим аппаратом (ЭПРА, 1), в сравнении с ртутными лампами с электромагнитным пускорегулирующим аппаратом (ЭмПРА, 2):

Автоматизация УФ секций

• встроенная автоматика;дистанционный релейный «пуск-стоп»;
• электронный пускорегулирующий аппарат (ЭПРА) для каждой лампы;
• датчик температуры для реализации защиты от перегрева ламп;индикаторы СЕТЬ, РАБОТА ЛАМПЫ (отдельный на каждую лампу), ПЕРЕГРЕВ МОДУЛЯ;
• автомат защиты – функция защитного отключения модуля при коротком замыкании;
• отработка аварии при отказе или перегреве ламп (недостаточный для охлаждения поток воздуха, или температура воздуха выше 30 °С) – блокировка внешнего сигнала запуска;
• SM.UV внешний пульт управления (опция) – см. раздел ELNATH.

Система автоматики УФ - секции должна включаться за 5-7 минут до пуска вентилятора (для вывода ламп на рабочий режим), и выключаться синхронно с вентилятором.

Метод подбора секций УФ-обеззараживания.

1. По медицинскому заданию определяется необходимый уровень бактерицидной эффективности J_бк по золотистому стафилококку (либо прописан явно, либо определяется по таблицам 1 исходя из типов помещений).
2. Секция подбирается исходя из требуемого расхода воздуха и уровня J_бк, по таблицам подбора УФ - секций (для каждого типа установок).

Требуемый бактерицидный поток Ф_бк также может быть определен по формуле, исходя из требуемой объемной бактерицидной дозы Hv (определяется по приведенным ниже таблицам, в зависимости от J_бк и вида микроорганизмов):
Ф_бк = L * H_v * К_з / 3600, где L – воздухообмен (м³/ч), К_з – коэффициент запаса.

Таблица 1. Уровни J_бк и H_v для Staphylococcus aureus (золотистый стафилококк), в зависимости от типов помещений
Для объектов медицины:

Для объектов пищевой промышленности и индустрии питания:

Таблица 2.  Таблица экспериментальных значений Hv при различном уровне J_бк для некоторых видов микроорганизмов

V. Клапан воздушный

• алюминиевый воздушный клапан;
• передача вращения на лопатки осуществляется при помощи пластиковых шестерней;
• предназначен для работы в режиме отсечного клапана в системах общеобменной вентиляции.

VU. Клапан воздушный усиленный

• воздушный клапан со стальным корпусом и алюминиевыми лопастями;
• предназначен для регулирования воздушного потока (дросселирования),
• для эксплуатации в температурном режиме до -40 °С, а также для эксплуатации в системах повышенного давления (до 1800 Па);
• передача вращения на лопатки выполнена на основе системы стальных рычагов и тяг, без использования пластиковой фурнитуры;
• исполнение примыкания лопастей – повышенной герметичности.

VD. Клапан воздушный двухпоточный

• алюминиевый воздушный клапан с единой осью, разделенный на две работающие в противофазе части (стандартно – идентичные): когда одна часть открыта – другая закрыта, когда одна часть открыта на X%, то другая – на (100-Х)%.

VH. Клапан воздушный утепленный

VDH. Клапан воздушный двухпоточный утепленный

• утепленное исполнение – периметральный обогрев клапана гибким саморегулируемым греющим кабелем;
• клапан должен постоянно находиться в подключенном состоянии, что обеспечивает предотвращение как смерзания лопастей клапана (при закрытом клапане), так и замерзания его шестерней (при любом состоянии клапана);
• для максимизации эффективности греющий кабель проложен в утепленном металлическом кожухе;
• электрическое подключение утепленного клапана выполняется в рамках системы электрификации объекта и не входит в состав решений ELNATH, параметры электроподключения 1ф~220В, энергопотребление – 0,03 кВт на 1 погонный метр внешнего периметра воздушного клапана.

VN. Клапан воздушный СЕВЕР

• исполнение СЕВЕР – это усиленный воздушный клапан VU. в утепленном исполнении.

VO. Клапан воздушный инерционный (обратный)

• состоит из алюминиевых инерционных жалюзи, открывающихся по ходу движения воздуха;
• под действием воздушного потока жалюзи открываются и обеспечивают протекание воздуха, при обратном течение воздуха – блокируют канал.

VС.1 Клапан воздушный, в корпусе
VС.H Клапан воздушный утепленный, в корпусе
VС.N Клапан воздушный СЕВЕР, в корпусе

•  утепленные воздушные клапана и клапана СЕВЕР, размещенные в корпусе, дополнительно предусматривают размещение электропривода в утепленном защитном кожухе, и подогрев привода с помощью греющего кабеля.

VH.G Расположение клапана по отношению к установке:

1 – стандартное (вертикальное), G – верхнее (горизонтальное), F – боковое (фронтальное). G. Вставка гибкая

• предназначена для предотвращения передачи вибраций от вентилятора к вентиляционной сети;
• в системах круглой канальной вентиляции конструктивно выполняется в виде быстросъемного монтажного хомута, содержащего виброгасящий материал.

Клапан V. не предназначен для эксплуатации в системах высокого давления (от 1200 Па), при особо низких температурах (ниже -30 °С), а также для регулирования
расхода воздуха (дросселирования).

• редназначена для предотвращения передачи вибраций от вентилятора к вентиляционной сети;
• в системах круглой канальной вентиляции конструктивно выполняется в виде быстросъемного монтажного хомута, содержащего виброгасящий материал.

Z400 - Программируемый логический контроллер, предназначенный в первую очередь для решения задач "малой" автоматизации в качестве встраиваемой системы.
Его с успехом применяют производители мини чиллеров и тепловых завес, бактерицидных секций и конвекторов, световых щитов и насосных станций.

Области применения контроллера:

• Управление вентагрегатами с электрическим теплообменником (одно- и много ступенчатые);
• Управление вентагрегатами с водяным теплообменником;
• Управление секциями охлаждения в составе приточных установок или без них;
• Системы контроля исправности ламп в бактерицидных секциях;
• Системы ротации кондиционеров;
• Системы управления тепловыми завесами с водяным или электрическим теплообменником;
• Системы управления теплыми полами;
• Системы шагового управления мощными электронагревателями;
• Системы управления фанкойлами.

Технические характеристики:

• Питание контроллера 220В 50Гц (встроенный блок питания);
• 5 цифровых входов для датчиков типа "сухой" контакт;
• 3 аналоговых входа (АЦП 10бит) для датчиков типа NTC10k (погрешность измерения до 0,5С в диапазоне -30С +90С);
• 5 релейных выходов с нагрузкой 7А 220В;
• 2 аналоговых выхода 0-10В с высокой нагрузочной способностью (до 22 mA на один выход) и защитой от КЗ и подачи напряжения до 50В;
• 2 COM порта RS-485 с защитой от КЗ и подачи напряжения до 50В.

Программы для контроллера можно создавать с помощью графического языка программирования FBD, реализованного в среде разработки zetFBD.

Z401 - Программируемый логический контроллер выполнен на высококачественной элементной базе.

Программируемый логический контроллер, предназначенный в первую очередь для решения задач "малой" автоматизации в качестве встраиваемой системы.
Его с успехом применяют производители мини чиллеров и тепловых завес, бактерицидных секций и конвекторов, световых щитов и насосных станций.

Области применения контроллера:

• Управление вентагрегатами с электрическим теплообменником (одно- и много ступенчатые);
• Управление вентагрегатами с водяным теплообменником;
• Управление секциями охлаждения в составе приточных установок или без них;
• Системы контроля исправности ламп в бактерицидных секциях;
• Системы ротации кондиционеров;
• Системы управления тепловыми завесами с водяным или электрическим теплообменником;
• Системы управления теплыми полами;
• Системы шагового управления мощными электронагревателями;
• Системы управления фанкойлами.

 Программируемый логический контроллер - Z401 - меет:

• 2 аналоговых выхода 0-10V,
• 3 аналоговых входа,
• 5 дискретных входов,
• 5 дискретных выходов.
• Тип подключаемых датчиков NTC 10K.
• Последовательный порт RS485 (ModBusRTU)

Технические характеристики:

• Напряжение питания 190 - 240В 50Гц.
• Потребляемая мощность не более 6Вт.
• Диапазон температур эксплуатации -20°С / + 50°С.
• Коли­чество аналоговых входов - 3.
• Тип аналоговых входов NTC 10K.
• Количество дискретных входов - 5.
• Количество аналоговых выхо­дов - 2, 0-10В 15мА.
• Количество дискретных выходов - 5, коммути­рующий 220В 6А.
• Последовательный порт RS 485 (ModBUS RTU) I без гальванической развязки.

​

MN. Секция пустая / поворотная / рециркуляции

• опционально комплектуется дренажным поддоном и каплеуловителем.

MN.111000.W    Типы сторон секции: (цифра для каждой из сторон по ходу воздуха – 1 начало, 2 конец, 3 верх, 4 низ, 5 фронт, 6 тыл):

0 – глушенная, 1 – открыто, 2 – сервисная дверь, 3 – внутренний воздушный клапан, 4 – утепленный внутренний клапан.

MN.111000.W Комплектация секции: пусто – без поддона и каплеуловителя, W – поддон и каплеуловитель.

При организации рециркуляции воздуха нормативы предусматривают обязательные мероприятия по его обеззараживанию и очистке (СНиП 31-06-2009 пп. 7.44, 7.49, 7.58, 8.6).

MP. Пустая секция (кратно 100 мм) необслуживаемая

• применяется в основном для достижения модулем установки необходимой длины;
• стандартно выполняется в необслуживаемом виде.

MP.03 Индекс длины пустой секции: длина секции в мм кратно 100 мм /100
03 – 300 мм.

SP. Шумоглушитель пластинчатый

ST. Шумоглушитель трубчатый

• выполнен на основе пластин из специализированного шумопоглощающего материала;
• пластины толщиной 100 мм, расположены на расстоянии 100 мм между собой.

SP.10.О Длина пластин:

10 – 1000 мм, 05 – 500 мм

SP.10.О Направления всаса / выхлопа:

пусто – прямоток; I – всас сверху, выхлоп вперед; О – всас спереди, выхлоп вверх

AI.1 Козырек на всасе

AI.S Козырек на всасе c каплеуловителем

• применяются для защиты установки от атмосферных осадков.

AR. Крыша составная

• применяются для защиты установки от атмосферных осадков.

AR.05 Количество стандартных составных элементов крыши

Установки серии ALTAIR сочетают в себе наиболее эффективные и передовые решения в области инженерного оборудования.
Применение установок данной серии позволяет создать наиболее качественное инженерное решение – наиболее надежное, наименее шумное, максимально энергоэффективное.

ЕС-двигатель с внешним ротором

• наиболее надежное и энергоэффективное решение электродвигателя;
• встроенное регулирование скорости вращения.

Полный набор функциональных секций

• доступны все виды секций обработки воздуха.

Роторные регенераторы в сорбционном исполнении (опция)

• минимизация риска обмерзания ротора;
• повышение эффективности теплоутилизации;
• увлажнение приточного воздуха в зимний период;
• снижение затрат на охлаждение в летний период.

• корпус с порошковой окраской каркаса;
• двери на петлях, с поворотными запорными ручками.

Интегрированная автоматика (опция)

• интегрированный полнофункциональный щит управления;
• интегрированная панель управления с выносным пультом.

Крышные бесканальные агрегаты серии ALTAIR TOP предназначены для эксплуатации на крупных объектах с большими открытыми пространствами и высокими потолками – производственные помещения, склады, торговые центры, стадионы и так далее. Агрегаты монтируются в кровлю здания и осуществляют подготовку приточного воздуха и его раздачу непосредственно в рабочую зону, а также удаление вытяжного воздуха с возможностью частичной или полной рециркуляции.

• Сдвоенные EC-электродвигатели EBM PAPST (Германия) обеспечивают минимальные энергопотребление и шум, а также резервирование 50% за счет параллельной независимой работы двух вентиляторов.
• Встроенный пластинчатый рекуператор обеспечивает утилизацию тепла вытяжного воздуха.
• Регулируемый вихревой диффузор позволяет обеспечить оптимальную структуру воздушного потока в зависимости от температуры подаваемого воздуха и требуемого проектного решения.
• Низкотемпературный комплект вентиляторов (опция) и подогреваемые воздушные клапана (опция) позволяют осуществлять пуск и эксплуатацию агрегата при температуре наружного воздуха до -40С (без данной опции до -25С).

1. Приток и вытяжка, без рециркуляции.
2. Независимые приток или вытяжка.
3. Приток и вытяжка, с частичной рециркуляцией.
4. Рециркуляция 100%.

SIRIUS ST Кондиционер в корпусе 50 мм

• корпус типа S45.

SIRIUS XP Кондиционер в корпусе 25 мм

• корпус типа S25;
• модельный ряд ограничен типоразмером 65.

SIRIUS ROOF Наружное исполнение

• комплектация специализированными секциями – защитный козырек на всасе /AI.,
• модульная защитная крыша /AR.;
• клапан внутренней установки /VC.

SIRIUS NORD Северное исполнение

• специальное исполнение корпуса, не содержащее несущих пластиковых элементов;
• уплотнения корпуса – из морозоустойчивых материалов;
• исполнение NORD-40 для эксплуатации при -40 °С: воздухоприемная секция – воздушный клапан СЕВЕР в корпусе VC.N;
• исполнение NORD-50 для эксплуатации при -50 °С: воздухоприемная секция N.50 – воздушный клапан СЕВЕР в корпусе, далее нагреватель водяной или электрический в специальном северном исполнении (нагрев воздуха от -50 °С до -40 °С);
• исполнение NORD-70 для эксплуатации при -70 °С: воздухоприемный модуль N.70 – два воздушных клапана СЕВЕР в корпусе (на входе и выходе из модуля), далее нагреватель водяной или электрический в специальном северном исполнении (нагрев воздуха от -70 °С до -40 °С, внутренние элементы модуля из нержавеющей стали).

SIRIUS NS Нестандартное исполнение

• исполнение, отражающее специальные требования клиента, для реализации которых невозможно применение стандартных исполнений установок.

SIRIUS MEDIC М едицинское и гигиеническое исполнение

Специальное исполнение корпуса

• секция вентилятора и увлажнителя – со смотровым окном и внутренней подсветкой;
• стандартное исполнение корпуса – тип H45 (SIRIUS) или AH45 (ALTAIR);
• внутренние элементы корпуса – легко моющиеся и не подверженные коррозии;
• отсутствие мест потенциального скопления бактерий либо трудных для очистки – максимально ровные внутренние поверхности, неплотности и стыки обработаны специальным противогрибковым герметиком, применение экологически чистых гигиеничных материалов и уплотнителей, материалы устойчивы к воздействию моющих и дезинфицирующих средств.

Специализированные решения секций

• EC-вентиляторы со специальным гигиеническим покрытием мотора и рабочего колеса (опция)
• Роторные регенераторы со специальным антибактериальным покрытием ротора (опция)
• Инспекционные пустые секции для облегчения доступа внутрь установки (опция)
• Специализированные медицинские гибридные фильтры и секции УФ-обеззараживания (опция)

SIRIUS AQUA Исполнение для бассейнов

• внутренние элементы корпуса из нержавеющей стали либо стойкие к коррозии (опция);
• специализированное защитное покрытие теплообменников и теплоутилизаторов (опция);
• специальное коррозионностойкое исполнение ЕС-вентиляторов (опция – для ALTAIR AQUA).

В случае использования в установках AQUA решений корпуса и секций, не предназначенных для эксплуатации во влажных агрессивных условиях, завод-изготовитель не несет ответственности за срок эксплуатации
установок, а также не осуществляет их гарантийного обслуживания.

DC. Осушитель «холодильный контур»

В основе установки лежит эффект осушения воздуха в процессе его охлаждения, сопровождающегося выделением конденсата и осушением воздуха. Влажный воздух охлаждается и осушается в испарителе замкнутого фреонового контура, после чего нагревается в его конденсаторе.

DXC. Осушитель «рекуператор пластинчатый + холодильный контур»

В основе установки лежит эффект осушения воздуха в процессе его глубокого охлаждения, сопровождающегося выделением конденсата. Влажный вытяжной воздух проходит через рекуператор, в котором охлаждается и осушается. Рекуператор выполняется в двух вариантах – стандартный (эконом-вариант) либо ассиметричный, для повышения эффективности осушения за счет увеличения поверхности теплообмена. Далее вытяжной воздух дополнительно охлаждается и осушается в испарителе холодильного контура, после чего часть воздуха направляется в вытяжку, а часть смешивается с приточным потоком. Приточный воздух смешивается с осушенным вытяжным воздухом и проходит три ступени нагрева: в пластинчатом рекуператоре (в случае применения ассиметричного рекуператора – с большей эффективностью), в конденсаторе холодильного контура, а также в водяном нагревателе (для точной регулировка температуры приточного воздуха), после чего сухой теплый воздух поступает в помещение бассейна.

Режимы работы установки:

1. Зимний режим – приточно-вытяжная вентиляция с осушением и подмесом приточного воздуха.
2. Летний режим (приточно-вытяжная вентиляция без осушения) – холодильный контур отключен, клапан байпаса рекуператора 2 открыт, клапана рециркуляции 1 и 3 закрыты.
3. Осушение без притока – клапана приточного и вытяжного воздуха закрыты, клапан рециркуляции 1 открыт, клапан 3 закрыт.
4. Прогрев бассейна – клапана приточного и вытяжного воздуха закрыты, клапан рециркуляции 1 закрыт, клапан 3 открыт.

/FP. Вентилятор «свободное колесо»

• лучшее соотношение цены и аэродинамики

/FB. Вентилятор с назад загнутыми лопатками

• минимальный шум
• минимальное энергопотребление

/FF. Вентилятор с вперед загнутыми лопатками

• традиционное решение канального вентилятора

Технология внутреннего фланца

• снижение уровня шума при неизменных внешних габаритах за счет увеличения внутреннего пространства вентилятора.

Технические характеристики вентиляторов

Вентилятор /FF.

Вентилятор /FB

Вентилятор  /FP.

Вентиляторы канальные в изолированном корпусе 50 мм

/FFI. вентиляторы ВЗЛ
/FBI. вентиляторы НЗЛ
/FPI. вентилятор PLUG-FAN

• шумозолированный корпус толщиной 50 мм.

/HW. Нагреватель водяной	/HE. Нагреватель электрический	/CW. Охладитель водяной	/CF. Охладитель фреоновый
/E_. Фильтр воздушный	/RX.C Рекуператор пластинчатый	/V. Клапан воздушный /VH. Клапан утепленный	/G. Вставка гибкая
/EMU. Модуль УФ-обеззараживания	/SP. Шумоглушитель пластинчатый	/ST. Шумоглушитель трубчатый

Габаритные размеры и скорость воздуха в сечении установок

Установки компактные  WEGA XP - компактные блочные мини-кондиционеры центральные, в каркасно-панельном изолированном корпусе толщиной 25 мм, с панелями типа полу-«сэндвич». Вентиляторная секция выполнена на основе двустороннего вентилятора фирм COMEFRI, NICOTRA (Италия) с клиноременным приводом от трехфазного асинхронного электродвигателя.

Габаритные размеры и скорости воздуха в сечении установок

Тип корпуса – w25

Базовые модули установок

Дополнительные модули

Технические характеристики вентиляторов

Состав завес

Подбор завес (по типу вентилятора)

Габаритные размеры и скорость воздуха в сечении установок

/FP  Вентиляторы в изолированном корпусе 25 мм

• универсальная дверь для изменения направления выхлопа

/FP. вентилятор

• наиболее компактное решение изолированного вентилятора

/FPX. вентилятор кухонный

• электродвигатель, изолированный от потока воздуха – подходит для использования в качестве вытяжек из кухонь и иных технологических помещений

/A. Комплект кронштейнов для крепления агрегатов

/A.F Комплект кронштейнов с виброгасителями (4 шт.) для потолочного крепления агрегатов

• крепление выполняется посредством резьбовых шпилек (в комплект поставки не входят);

/A.W Комплект кронштейнов (2 шт.) для настенного крепления агрегатов;

• крепление выполняется посредством анкеров и болтов (в комплект поставки не входят).

/FP. /FB. вентилятор

• Факельный выброс
• Встроенный обратный клапан

Крепление к стакану

Крепление к воздуховоду

/FPi. /FBi. /FPX. /Fec. вентилятор модульный

• /FP Вентиляторы в изолированном корпусе 25 мм

Вентиляторы /FP. и /FB. предназначены для установки исключительно на одинарные стаканы и не могут быть использованы с модульными основаниями /TSS2. и /TSN2.

/TО  модуль выхлопа



/TON.1  Модуль выхлопа

/TOS.1  Модуль выхлопа с шумоглушителем

• в комплект входят защитные жалюзи от осадков;
• подходят для модульной установки.

/TS Стакан монтажный утепленный



/TSN. Стакан монтажный

/TSN2. Стакан монтажный двойной

• Высота стакана – 400 мм.



/TSS. Стакан монтажный с шумоглушителем

/TSS2. Стакан монтажный с шумоглушителем двойной



• Высота стакана – 1000 мм.



/TSS.B4 Наличие воздушного клапана:



N – без клапана, B – с обратным клапаном, V – c воздушным клапаном с осью под привод



/TSS.B4 Тип оперения:



4 – четырехстороннее оперение для плоской кровли, 2 – направляющие для скатной кровли

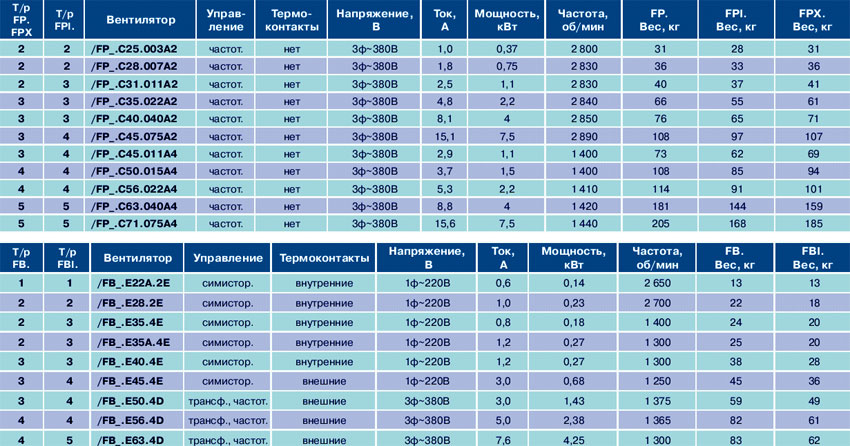

Основные технические характеристики

Габаритно-весовые характеристики

ANTARES ST Агрегат воздушного отопления

• максимально экономичное воздушное отопление;
• высокоэффективные осевые вентиляторы с внешнероторными двигателями;
• корпус из оцинкованного стального листа, под заказ - окраска методом порошкового напыления (серия STC)

Воздухораспределители - для ANTARES ST

LGN.1 Жалюзийный нерегулируемый
LGR.1 Жалюзийный индивидуально регулируемый
LCN.1 Сопловый

ANTARES XP Агрегат воздушного отопления увеличенной дальности действия

• увеличенная производительность по воздуху;
• для подпотолочной установки (вертикального направления)

Воздухораспределители - для ANTARES XP

LSN.E50 специализированный нерегулируемый вихревой диффузор для оптимизации подачи тепла
в рабочую зону (см. теплограммы: 1 – без диффузора, 2 – с диффузором)

Модули организации системы приточной вентиляции

/EG.4 Модуль фильтра (для систем притока или подмеса наружного воздуха)

• для системы полного или частичного притока (подмеса) наружного воздуха;
• неизолированный канальный корпус из оцинкованного стального листа;
• воздушный фильтр G4

/V.1 Клапан воздушный (для системы притока наружного воздуха)

• для системы притока наружного воздуха

/VD.1 Клапан воздушный двухпоточный (для системы подмеса наружного воздуха)

• для системы частичного притока (подмеса) наружного воздуха;
• состоит из двух равных частей, работающих в противофазе – если одна часть открыта на Х%, то другая – на (100-Х)%;
• одна из частей предназначена для работы в режиме рециркуляции, другая – для присоединения воздуховода системы притока наружного воздуха;
• управляется от ОДНОГО электропривода с возвратной пружиной – дискретного A.2x.S._ или плавного A.010.S._ регулирования (электропривод воздушного
• клапана может поставляться в составе комплекта автоматики ELNATH)

Наименования агрегатов ANTARES (в комплекте со стандартными воздухораспределителями)

Основные технические характеристики

Гидравлический присоединительный размер - G1’’, наружная резьба

Технические характеристики вентиляторов

/A. Комплект кронштейнов для крепления агрегатов

/A.F Комплект кронштейнов с виброгасителями (4 шт.) для потолочного крепления агрегатов

• крепление выполняется посредством резьбовых шпилек (в комплект поставки не входят);

/A.W Комплект кронштейнов (2 шт.) для настенного крепления агрегатов;

• крепление выполняется посредством анкеров и болтов (в комплект поставки не входят).

Основные гидравлические и термодинамические параметры

Модули управления приточно-вытяжными установками

Стандартные щиты управления

/SL. Щиты управления малыми установками, на основе контроллеров Electrotest-7

/SE. Щиты управления на основе контроллеров Electrotest-911

/SM.DU Выносной пульт управления для щитов /SL.

/SM.PE Выносной пульт управления с дисплеем, для щитов /SE.

Модульная система ELNATH lite

/SM.Q Выносной пульт-контроллер управления системой вентиляции

/SM.TC Выносной пульт-контроллер температуры электронагрева

Расширения функциональности стандартных решений

/SM. Выносные логические модули для расширенных схем управления

Модули управления силовой нагрузкой

/SO.T Силовые модули электродвигателей, местного управления

/SO.L Силовые модули приточной установки, дистанционного и местного управления

/SO.LM Силовые модули электродвигателей, дистанционного и местного управления, в металлическом корпусе

/SO.E Силовые модули электрического нагрева

/SO.BK ШИМ-блоки коммутации первой (плавного управления) ступени электронагрева

Нестандартные щиты управления SN.

Регуляторы скорости вращения вентиляторов

Периферийное оборудование систем КИПиА

Системы управления тепловым оборудованием

Системы управления воздушными завесами

Системы управления агрегатами воздушного отопления

/SE. Щиты управления на основе контроллера Electrotest-911

/SE.W Щиты управления установками с водяным нагревателем

/SE.W Водяной нагреватель + любой охладитель + теплоутилизация или рециркуляция

/SE.E Щиты управления установками с электрическим и водяным нагревателем

/SE.R Щиты управления универсальные

/SE._Х Щиты управления без силового модуля управления вентилятором

ELNATH lite /SM.Q Выносной пульт-контроллер

Функции управления

• Заслонкой наружного воздуха – двухпозиционное регулирование.
• Водяным калорифером с 3-позиционным приводом клапана ~220 В (вне комплектов ELNATH lite – и с приводом ~24 В по сигналу 0–10 В).
• Электрокалорифером плавно (ПИД-регулятор) по сигналу ШИМ, через твердотельные оптореле, плюс три релейных выхода ступеней каскадно (в случае подключения водяного либо фреонового охладителя – только одна дополнительная ступень нагрева).
• Электрокалорифером дискретно (П-регулятор) через внешний контактор, плюс три релейных выхода ступеней каскадно (в случае подключения водяного либо фреонового охладителя – только одна дополнительная ступень нагрева).
• Водяным охладителем с 3-позиционным приводом клапана ~220 В (вне комплектов ELNATH lite – и с приводом ~24 В по сигналу 0–10 В).
• Компрессорно-конденсаторным блоком с ЭМ клапаном или фреоновым охладителем с собственной автоматикой (1 ступень).
• Регулирование температуры приточного воздуха и температуры обратной воды.
• Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.

Функции включения и контроля

• Индикация подачи питающего напряжения.
• Индикация включения системы зелёным светодиодом.
• Контроль загрязнения фильтра по датчику перепада давления с программируемой задержкой срабатывания.
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания или по термоконтактам.
• Защита электрокалорифера от перегрева с функцией продувки.
• Три уровня активной защиты от замораживания по датчикам температуры.
• Защита от замораживания по капиллярному термостату.
• Контроль сигнала внешней пожарной сигнализации.
• Контроль обрыва датчиков температуры.
• Индикация аварийных режимов красным светодиодом, прерывистым звуковым сигналом и текстовым сообщением на дисплее.
• ДУ включением/выключением или переключением режимов «День/Ночь» (при использовании данной возможности исключается функция индикации засорения фильтра).

ELNATH lite /SM.TC Управление электронагревом 1ф~220В, 2ф~380В

• для вентилятора 1ф~220В – EL NATH lite /SM.TC/SO.TC/DA.CR
• для вентилятора 3ф~380В через частотный регулятор – EL NATH lite /SM.TC/SO.TC/DA.CR/IF.
• для вентилятора 3ф~380В через силовой модуль – EL NATH lite /SM.TC/SO.TC/DA.CR/SO.L_

/SM.TC  Регулятор температуры электронагрева
Плавное регулирование, встроенный ШИМ-блок, до 16А, 1ф~220В-3,5кВт, 2ф~380В-6кВт
Встроенный задатчик, шкала +10 °С .. +30°С
Работа от встроенного датчика либо от дополнительного /DA.CR
Переключение режима «день-ночь», ночной режим – понижение уставки на 6 °С

/SO.TC  Силовой блок управления приточной установкой с электронагревом (через /SM.TC)
Вентилятор 6А, 1ф~220В или выход на управление /SO.L_ или /IF.
Электронагреватель через /SM.TC, до 16А, 1ф~220В – 3,5 кВт или 2ф~380В – 6 кВт
Привод заслонки /A.2x._ или /A.3x._
Синхронный ручной пуск вентилятора и электронагревателя Продув электронагревателя при выключении системы
Индикация засорения фильтра

/SO. Модули управления силовой нагрузкой

/SO.T Силовые модули местного управления вентилятором

/SO.TE Вентилятор или насос 6А, 1ф~220В с термоконтактами
Привод заслонки /A.2x._ или /A.3x._
/SO.TD.0 Вентилятор или насос 40А, 3ф~380В с термоконтактами
Привод заслонки /A.2x._ или /A.3x._
/SO.TD.a Вентилятор 3ф~380В без термоконтактов (ток – см. таблицу)
Привод заслонки /A.2x._ или /A.3x._

/SO.L Силовые модули дистанционного и местного управления вентилятором

/SO.LE Вентилятор с термоконтактами или насос 6А, 1ф~220В
Привод заслонки /A.2x._ или /A.3x._
Насос /P.1_ или управляющий сигнал на силовой модуль насоса /P.3_

/SO.LD.0 Вентилятор с термоконтактами или насос 40А, 3ф~380В
Привод заслонки /A.2x._ или /A.3x._
Насос /P.1_ или управляющий сигнал на силовой модуль насоса /P.3_

/SO.LD.a Вентилятор без термоконтактов 3ф~380В (ток – см. таблицу)
Привод заслонки /A.2x._ или /A.3x._
Насос /P.1_ или управляющий сигнал на силовой модуль насоса /P.3_

/SO.LM25.b Корпус металл
/SO.LM50.b Вентилятор без термоконтактов 3ф~380В (ток – см. таблицу).
/SO.LM99.b Привод заслонки /A.2x._ или /A.3x._

При использовании блоков /SO. без применения управляющего контроллера, контроль работы вентилятора по датчику давления /DP.R (в том числе контроль обрыва ремня вентилятора с клиноременной передачей) невозможен, в связи с отсутствием в блоках /SO. реле задержки срабатывания датчика давления при запуске вентилятора.

Токи модулей /SO.

/SO.E Силовые модули ступеней электронагревателя

/SO.E1 1 ступень электронагрева
40А, 3ф~380В – до 27кВт

/SO.E2 2 ступени электронагрева
Каждая 40А, 3ф~380В – до 27кВт

/IF. Частотные регуляторы скорости вращения электродвигателей

• для всех 3-фазных вентиляторов;
• частотные преобразователи ВЕСПЕР – основной российский брэнд частотных преобразователей – более 20 лет на рынке, доступный интерфейс и документация полностью на русском языке, централизованная заводская техническая поддержка, 10 лет гарантированной возможности ремонта.
• встроенный сетевой фильтр.

/I Регуляторы скорости вращения электродвигателей (управление напряжением)

/IS. тиристорные 1-фазные

• для 1-фазных вентиляторов FF. FB. FA.;
• плавное регулирование скорости.

/IT.E трансформаторные 1-фазные

/IT.D трансформаторные 3-фазные

• для вентиляторов FF. FB. FA.;
• 5-ступенчатое регулирование скорости;
• встроенная термозащита;
• кнопка включения-выключения.

/SL. Щиты управления малыми установками, на основе контроллера Electrotest-7

/SL.W   Водяной нагреватель
Двигатель с т/к, 6А, 1ф~220В – 1,4кВт, встроенный плавный регулятор скорости

/SL.E   Электронагреватель без ШИМ
Электронагреватель 1 ступень 16А, 1ф~220В – 3,5кВт, 2ф~380В – 6кВт
Двигатель с т/к, 6А, 1ф~220В – 1,4кВт, встроенный плавный регулятор скорости
